Konstrukční kancelář, technická dokumentace

Konstrukce strojů a zařízení včetně elektro instalace a softwarového řešení

Nabízíme konstrukční a designové práce podle vašeho zadání, zpracování vašich záměrů a myšlenek, nebo přímo podíl na vývoji nových produktů. V případě zájmu vám dodáme buď pouze designové návrhy, výkresy sestav a výrobní dokumentaci, nebo můžeme nabídnout také kompletní výrobu.

2D technické výkresy i 3D modely

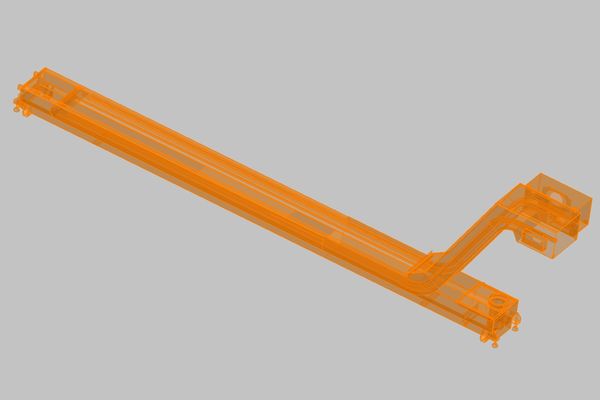

Konstrukce například dopravníků třísek dříveVýkresová, technická dokumentace jako taková má své kořeny již ve starověku. Zejména starověcí architekti staveb představovali své návrhy investorům a pokud uspěli tak vytvářeli detailnější nákresy - technické výkresy - přímo pro stavitele, kteří jejich návrhy realizovali. Postupem času se technické výkresy staly základem většiny výrobků kolem nás. Technická dokumentace je stále preciznější a prostředky pro její tvorbu stále důmyslnější. Zásada starověkých architektů však stále přetrvává a to znamená navrhnout, představit a realizovat daný výrobek.

3D technická dokumentace, výkresy a modely

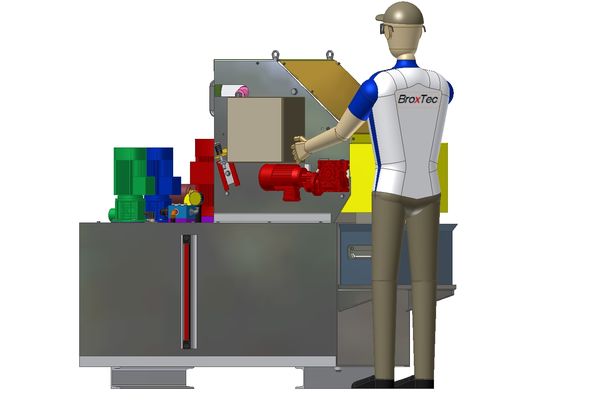

3D technická dokumentace - filtrační zařízeníCo to je 3D výkres nebo model? Zjednodušeně řečeno se jedná o plastické / objemové zobrazení jakéhokoliv předmětu a to buď na monitoru počítače, nebo vytištěné na papíře. Výhodou 3D modelu zobrazovaném na PC je možnost otáčet s ním ve všech směrech a tím kontrolovat jeho rozměry, vyhodnocovat případné kolize, pozice a detaily což 2D výkresy nedovolují. Navíc je možné provádět pohybové animace.
Technickou dokumentaci, výkresy, výkresy sestav a výrobní výkresy tvoříme v programu Autodesk INVENTOR verze 11, 2008 nebo 2009.

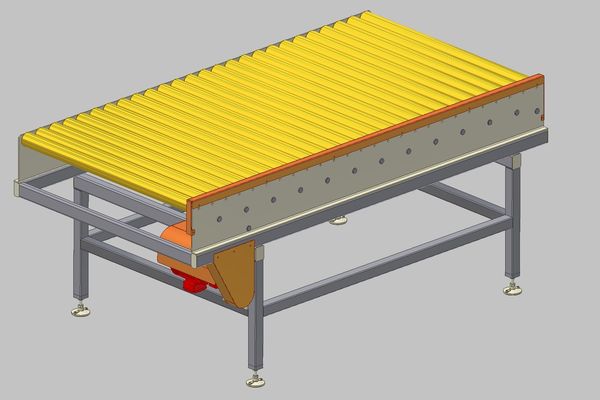

3D technickou dokumentaci lze poskytnout především pro speciální projekty kdy je potřeba naše výrobky zakomponovat do určitého vyššího celku. Například dopravníky třísek s nádrží a filtračním zařízením do obráběcího stroje, nebo sestavu válečkových a pásových dopravníků, manipulátorů a jednoúčelových strojů do prostorů ve výrobní, nebo skladovací hale.

3D technickou dokumentaci poskytujeme v těchto formátech:

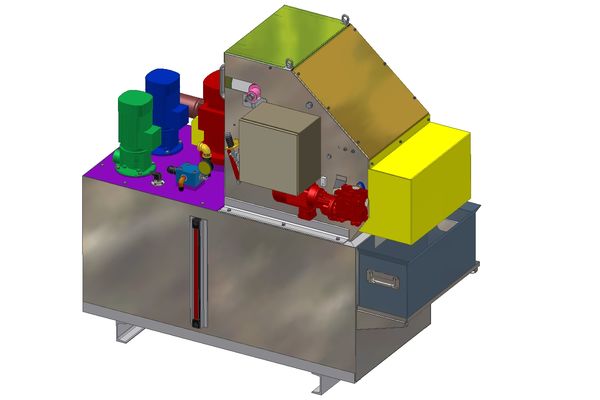

  • 3D technická dokumentace - filtrační jednotkaIAM
  • IPT
  • IGS
  • SAT
  • STEP
  • TIFF
  • DWF (slouží pro prohlížení 3D modelů volně dostupným prohlížečem, který je možno stáhnout na webových stránkách AutoDesku)

2D technické výkresy

Konstrukce například dopravníků - dnesPod pojmem 2D výkresy si můžeme místo dřívějšího kreslícího prkna představit obrazovku počítače a místo tužky, kružítka a gumy počítačovou myš a klávesnici. Pro běžnou strojírenskou výrobu jsou 2D výkresy stále aktuální. 2D výkresy tvoříme z 3D dokumentace ve formátu IDW. Z těch pak je možno ukládat do formátu DWG pro použití v AutoCadu, případně 2D výkresy v AutoCadu přímo kreslit. Většinu návrhů sestav dopravníků, nádrží, filtračních jednotek, pásových či válečkových dopravníků kde není potřeba je porovnávat v prostoru vyššího celku tak navrhujeme ve 2D formátu.

Nabízíme jak výrobu včetně konstrukce tak samostatnou konstrukci - kontaktujte nás
