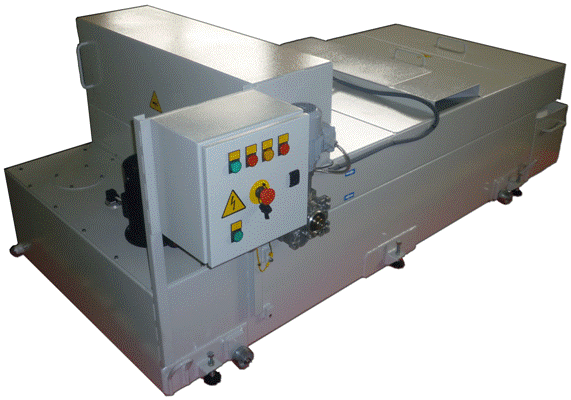

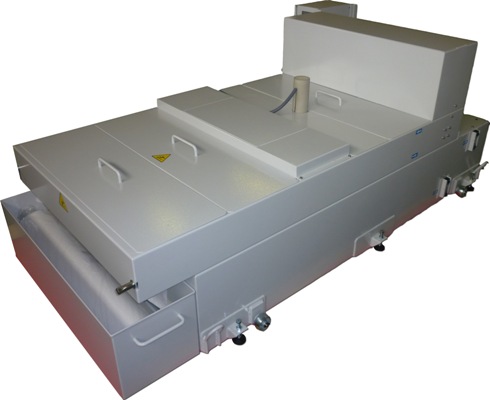

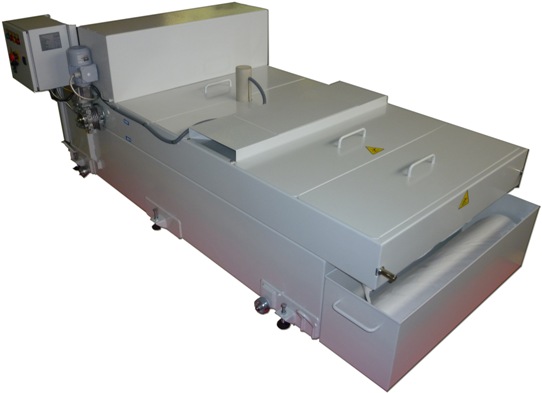

Filtrační stanice s pásovým filtrem BROXFIL FS

Filtrace chladících a řezných emulzí

Tradiční provedení pásového filtru spojeného s nádrží tvoří filtrační stanici, která je známa odborné veřejnosti již mnoho let. Nabízíme rozsáhlé možnosti použití.

Individuální vybavení podle vašich potřeb (čerpadla nízkotlaká, nebo vysokotlaká, tlakové ventily, vodoznaky, hladinoměry, odlučovače oleje, …). Vše si můžete sami vybrat v našem přehledném poptávkovém formuláři níže.

Typové označení a rozměry

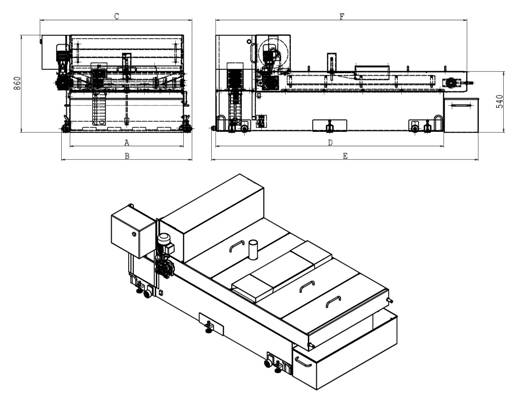

Filtrační zařízení FS - pásový filtrNabízíme 2 základní rozměrové řady těchto filtračních stanic. Klikněte na nákres pro jeho zvětšení.

 BROXFIL FS* Průtok L / min.
Rozměry kompletní filtrační stanice (mm)
TypEmulze** OlejObjem nádrže*** VtokABCDEF
FS 150/600max. 150max. 65max. 600 litrůgravitační100011501340200023502210
FS 100/400max. 100max. 45max. 400 litrůgravitační7609101100175021001960
Elektrický rozváděč lze umístnit na nádrž a tím zúžit zástavbový profil jednotky.
* Toto jsou pouze orientační hodnoty průtoku. Průtok závisí mimo jiné na gramáži použité filtrační tkaniny a množství nečistot v kapalině.
** Viskozita oleje 20 mm² / s
*** Velikost a typ vtoku. Standardně je vtok gravitační. Dle dohody možno vtok upravit například na nátrubek s vnitřním závitem G 1 1/4" (DN 32); G 2" (DN 50), nebo jiný typ spojení (například přes přírubu).
