Die technischen Zeichnungen als solche haben ihre Wurzeln bereits in der Antike. Insbesondere die antiken Architekten von Bauwerken präsentierten ihre Entwürfe den Investoren. Hatten sie Erfolg, stellten sie Detailskizzen (technische Zeichnungen) direkt für die Bauherren her, die ihre Entwürfe umsetzten. Im Laufe der Zeit bildeten die technischen Zeichnungen die Grundlage für die meisten Produkte um uns herum. Die technische Dokumentation ist immer präziser und die Mittel dafür immer hochentwickelter geworden. Der Grundsatz der Architekten der Antike hat jedoch überdauert, und zwar das jeweilige Produkt zu entwerfen, zu präsentieren und umzusetzen.

Was ist eine 3D-Zeichnung oder ein 3D-Modell? Vereinfacht gesagt, handelt es sich um eine plastische bzw. räumliche Darstellung eines Gegenstands, und zwar entweder auf dem Computerbildschirm oder ausgedruckt auf Papier. Der Vorteil eines auf einem PC dargestellten 3D-Modells ist die Möglichkeit, es in alle Richtungen zu drehen und damit seine Maße zu kontrollieren und eventuelle Kollisionen, Positionen und Details auszuwerten, was 2D-Zeichnungen nicht erlauben. Darüber hinaus können Bewegungsanimationen durchgeführt werden.

Die technische Dokumentation, die Zeichnungen, Dispositionszeichnungen und die Fertigungszeichnungen erstellen wir mit dem Programm Autodesk INVENTOR Version 11, 2008 oder 2009.

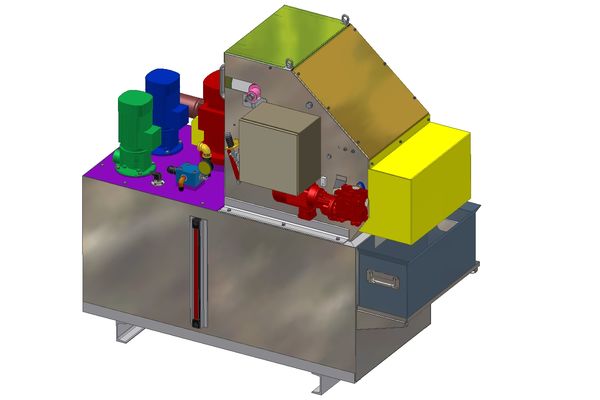

Eine technische 3D-Dokumentation kann vor allem für Spezialprojekte zur Verfügung gestellt werden, wo unsere Produkte in einen bestimmten höheren Komplex eingebunden werden müssen. Zum Beispiel Späneförderer mit Behälter und Filteranlage in eine Bearbeitungsmaschine oder die Montage von Rollen- und Bandförderern, Handhabegeräten und Sondermaschinen in Produktionsräumen oder einer Lagerhalle.

Die technische 3D-Dokumentation stellen wir in folgenden Formaten zur Verfügung:

• IAM
• IPT
• IGS
• SAT
• STEP
• TIFF
• DWF (dient zur Betrachtung von 3D-Modellen mit Hilfe eines frei zugänglichen Browsers, der auf den Internetseiten von AutoDesk heruntergeladen werden kann.)

Unter dem Begriff 2D-Zeichnungen können wir uns anstelle des früheren Reißbretts den Bildschirm eines Computers und anstelle von Bleistift, Zirkel und Radiergummi die Computermaus und die Tastatur vorstellen. Für den herkömmlichen Maschinenbau sind 2D-Zeichnungen weiterhin aktuell. 2D-Zeichnungen erstellen wir auf der Basis von 3D-Unterlagen im Format IDW. Diese können dann zur Verwendung in AutoCad im DWG-Format abgespeichert werden, bzw. können 2D-Zeichnungen direkt in AutoCad gezeichnet werden. Die Mehrzahl der Entwürfe für Baugruppen, bestehend aus Förderanlage, Behälter, Filtereinheit, Band- oder Rollenförderanlage, die nicht innerhalb des Raums eines höheren Komplexes verglichen werden müssen, erstellen wir somit im 2D-Format.
